PRD系列hidraulica um plopeni（HP）齒輪泵

組裝和培訓

為了確定驅動方向，從驅動軸觀察泵。用箭頭標記泵標簽上的驅動方向。

根據具體情況，泵可通過以下方式進行培訓：

 用耦合訓練

帶錐形軸或圓柱軸的補償聯軸器驅動

聯軸器不得將任何徑向或軸向力傳遞給泵。定心環相對于驅動軸的最大行程必須為0.2 mm。

帶凹槽連接的訓練

帶槽聯軸器不得在泵軸上施加軸向或徑向力。聯軸器必須允許軸向位移。必須確保耦合軸端之間的距離為2-3 mm。聯軸器應在浴缸或油霧中涂抹潤滑脂。

交叉耦合訓練

交叉耦合補償了偏心率和軸的平行度的偏差。聯軸器隨泵一起提供。對于制造中的泵類型，建議采用以下驅動模式：

PRD1型泵的培訓（最大驅動力矩 - 25 Nm）

PRD2型泵的培訓（最大驅動力矩 - 65 Nm）

PRD3型泵的培訓（最大驅動力矩 - 130 Nm）

 用齒輪或皮帶訓練

對于帶齒輪或皮帶的驅動，必須使用外部附加軸承。在HUMP制造中，軸承泵連接或嵌入泵的法蘭中。圖表顯示了軸承在一生中Lh = 1000 h可承受的徑向或軸向載荷。

軸承包括PRD2型泵（最大驅動力矩 - 65 Nm）

軸承包括PRD3型泵（最大驅動力矩 - 130 Nm）

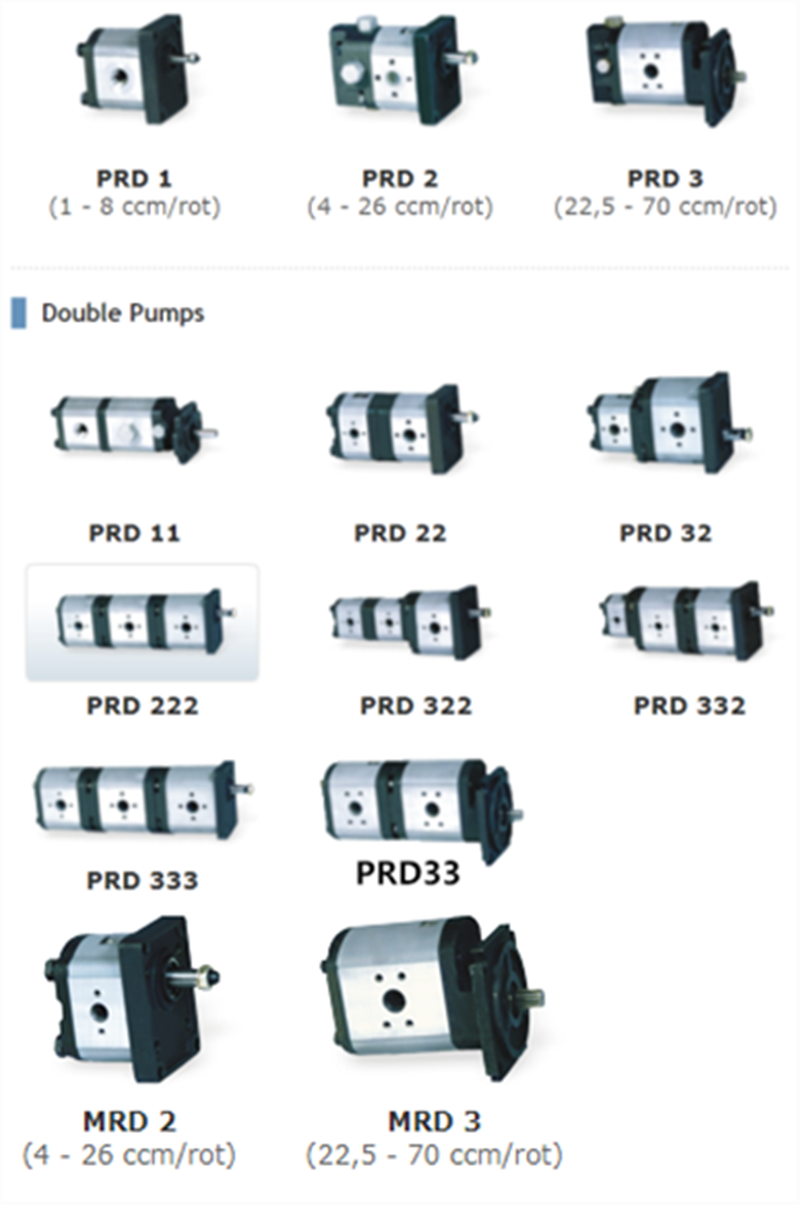

 泵有多個齒輪

具有多個，雙齒輪或三齒輪的泵通過組合兩個或三個獨立的泵而獲得。第二級，分別是第三級，安裝在中間凸緣上，并通過交叉連接從第一級的轉向軸接收旋轉運動。

雙泵或三泵的功能特性主要與單泵相同，但有一定的限制：

• 第二和第三級的壓力分別受驅動軸的類型和力矩的限制
• 最大驅動速度由內置泵的最小最大速度決定
• 在同時加載泵的所有級時，允許的壓力受到訓練時刻的最大允許值的限制

MMAX。> =Δp1·V1·0.0177 +Δp2·V2·0.0177Δp[bar] V [cm?/ rev]
