油研DSG-03電磁換向閥 + FCG系列單向調速閥（流量閥

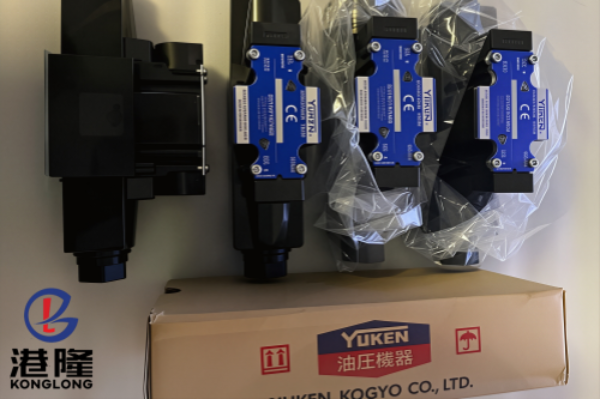

 一、DSG-03 系列電磁換向閥（官方樣本編號 E05_Cat.E）
 1. 產品概述
DSG-03 為3/8通徑、板式濕式電磁鐵電磁換向閥（ISO4401 CETOP-5）
- 結構：濕式電磁鐵，無外泄漏、低噪音、壽命長
- 分類：標準DSG-03、無沖擊S-DSG-03、省電型L-DSG-03；F-前綴=耐燃用油氟橡膠密封
 2. 基礎規格

項目	參數
最高工作壓力	31.5MPa（閥芯 60 型：25MPa）
最大流量	120 L/min
回油允許背壓	16 MPa
最高換向頻率	240 次 / 分鐘（R 型電磁鐵 120 次 /min）
質量	標準型 3.6kg；AC 電磁鐵 5kg
適用油液	礦物油；磷酸酯使用 F - 系列
油溫	-15～70℃，粘度 15～400 mm2/s

 3. 型號編碼舉例
DSG-03-3C4-D24-N1-50
DSG：電磁換向閥｜03：規格｜3C4：閥芯機能｜D24：DC24V電磁鐵
N1：接線盒型｜50：帶手動推桿；可選L=中央DIN插頭
 4. 電氣規格
- DC：D12、D24（電壓波動±10%）
- AC：A100/A110/A200/A220/A240（波動±15%）
接線形式：N1接線盒、DIN插頭、M12插頭
 5. 安裝與使用要點
1. 安裝：閥體可任意安裝角度；安裝底板平面粗糙度≤3.2μm
2. 緊固螺栓：M8，擰緊力矩12～15 N·m
3. 排氣：初次運行充分排空氣，防止爬行、異響
4. 手動推桿：停電檢修可手動推動閥芯換向
5. 禁止：超過額定壓力、頻繁極限沖擊工況長期使用
 6. 常見閥芯機能
二位：2B2、2B3、2D2；三位：3C2、3C3、3C4、3C40、3C60、3C10等
 二、FCG系列 壓力溫度補償單向調速閥（流量控制閥）
> FCG = 單向調速閥（正向調速、反向自由通油）；FG=普通調速閥（無單向）
 1. 產品原理
內置壓力補償機構，負載壓力變化、油溫變化時，流量保持穩定；常用于油缸進給速度穩定控制。
 2. 規格一覽表

型號	最大調節流量	最高壓力	最小穩定壓差
FCG-01	8 L/min	21 MPa	≥0.5 MPa
FCG-02	30 L/min	21 MPa	≥0.5 MPa
FCG-03	125 L/min	21 MPa	≥0.7 MPa
FCG-06	250 L/min	21 MPa	≥1.0 MPa

 3. 流量調節操作
1. FCG-01（刻度盤旋鈕）
松開鎖緊螺釘 → 順時針旋轉流量增大，逆時針減小；全程約4圈；調好后鎖緊螺釘（0.25~0.3 N·m）
2. FCG-02/03/06（手柄式）
松開鎖緊螺絲，順時針開大；調節完畢鎖緊。
> ?關鍵要求：閥進出口必須維持最小壓差，否則流量不穩定；小流量（＜2L/min）入口加裝10μm過濾器
 4. 型號釋義示例
FCG-02-30-N-30
FCG：單向調速閥｜02：規格｜30：流量規格｜N：安裝形式｜30：系列版本
 5. 使用禁忌
- 不可反向用作溢流閥；
- 不要依靠此閥緊急停止執行元件；
- 長期極小流量工況易卡滯，定期清潔；
- 油液污染度建議NAS8級以內。
 三、常見故障簡易排查
 DSG-03電磁閥
1. 閥芯不換向：電源電壓不足/線圈燒毀/油液雜質卡閥芯；
2. 換向緩慢、抖動：背壓過高、油液粘度偏大；
3. 外部泄漏：端蓋O形圈老化。
 FCG調速閥
1. 速度不穩定：進出口壓差不足、油液臟堵補償閥芯；
2. 無法調到低速：節流口積雜質；
3. 反向阻力大：單向閥密封面卡住。
