大金V系列變量型柱塞泵工作原理及控制方式
大金V系列為斜盤式軸向變量柱塞泵，是大金液壓產品線的經典工業泵系列，覆蓋V8~V70多檔排量，憑借低噪音、高效率、高可靠性的特點廣泛應用于機床、自動化設備、注塑機等領域。
 一、核心工作原理
 1. 基礎吸排油原理
該系列泵采用配流盤配流、斜盤驅動柱塞的軸向結構，基礎工作邏輯如下：
- 傳動軸由電機/引擎驅動，帶動缸體與固定的球面配油盤做相對滑動旋轉；
- 缸體內的柱塞通過滑靴貼合在斜盤表面，隨缸體旋轉時被斜盤推拉，做軸向往復運動；
- 柱塞從下止點向上止點移動時，柱塞腔容積增大，油液經配油盤吸油窗口被吸入（吸油行程）；
- 柱塞從上止點向下止點移動時，柱塞腔容積減小，高壓油經配油盤排油窗口輸出（排油行程）；
- 缸體每旋轉一周，單支柱塞完成一次吸排油循環，多柱塞交替工作實現連續、平穩的壓力輸出。
 2. 變量調節原理
泵的排量調節通過改變斜盤傾角實現：斜盤傾角越大，柱塞往復行程越長，泵單轉排量越大；傾角越小則排量越小，傾角為0時排量趨近于零。
- 執行機構為內置控制液壓缸（變量活塞），配合不同的控制閥組接收壓力、電信號等輸入，推動斜盤繞耳軸擺動，無級調整傾角；
- 球面配流副具備自動對中特性，搭配柱塞滑靴靜壓支撐設計，在變量過程中始終保持低摩擦、高容積效率（≥95%），長期運行磨損小、性能穩定。

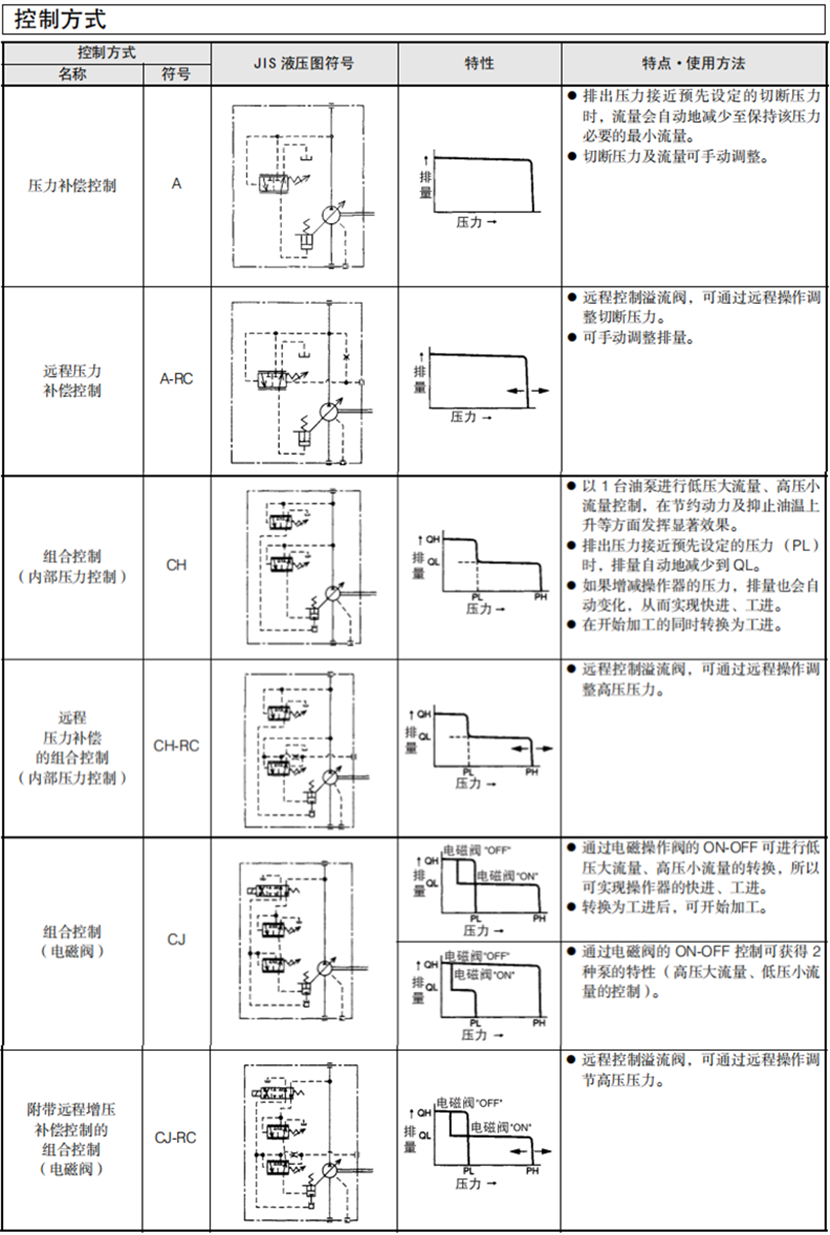

 二、主流控制方式
V系列提供多類控制模式，通過型號中的控制代碼區分，核心類型及特性如下：
 1. 壓力補償控制（代碼：A）
- 控制邏輯：內置壓力補償閥實時檢測泵出口壓力，當系統壓力接近預設的切斷壓力時，閥組推動變量活塞減小斜盤傾角，輸出流量自動降低至維持該壓力所需的最小流量，保持系統壓力恒定。
- 核心特點：
  - 切斷壓力、最大流量均可通過泵體調節螺釘手動調整；
  - 負載低于設定壓力時全排量輸出，保壓階段僅輸出微量流量，無持續溢流損耗，節能且抑制油溫上升；
  - 響應速度快，負載突變時壓力波動小，夾緊、進給回路壓力穩定。
- 衍生型號：遠程壓力補償控制（A-RC），可外接遠程溢流閥實現切斷壓力的遠程調節。
 2. 自調壓式組合控制（代碼：CH）
- 控制邏輯：屬于壓力-流量組合控制，內置高低壓兩組壓力設定值。系統壓力低于低壓值PL時，泵以大流量QH輸出；壓力升高至高壓值PH時，自動切換為小流量QL輸出，隨負載變化自動完成“快進-工進”的速度切換。
- 核心特點：?jiǎn)伪眉纯蓪?shí)現“低壓大流量、高壓小流量”雙工況，無需額外雙泵回路，簡化系統、降低成本；高低壓值、大小流量均可獨立手動調節。
- 衍生型號：帶遠程控制組合控制（CH-RC），支持遠程調節高壓設定值。
 3. 電磁閥式組合控制（代碼：CJ）
- 控制邏輯：在組合控制基礎上增加電磁換向閥，通過電磁閥的ON-OFF電信號主動切換大/小流量工況：
  - 電磁閥斷電：泵輸出大流量，執行機構快速進給；
  - 電磁閥通電：切換為小流量，執行機構工作進給。
- 核心特點：電控切換響應迅速，可與設備自動化邏輯聯動，精準控制工況切換時機，適配機床加工等需要時序控制的場景。
- 衍生型號：帶遠程控制電磁閥組合控制（CJ-RC），支持遠程調節高壓值。

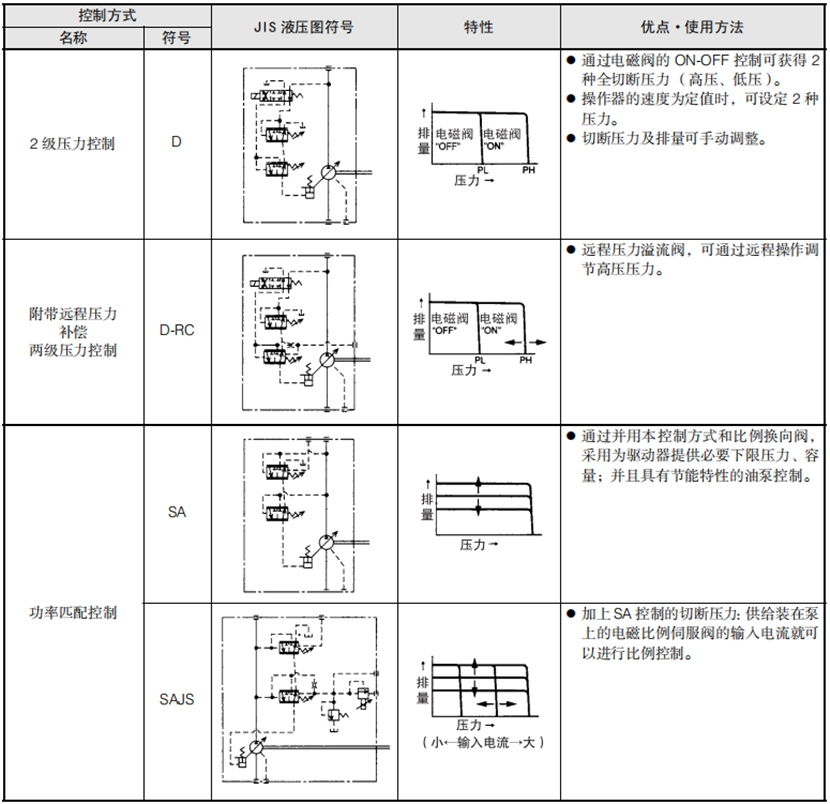

 4. 兩級壓力控制（復合壓力控制，代碼：D）
- 控制邏輯：通過電磁閥切換兩套獨立的壓力補償設定值，可輸出高壓、低壓兩級恒定壓力，流量隨負載自動匹配保持節能狀態。
- 核心特點：適用于執行機構速度固定、但需要兩種工作壓力的場景；高低壓可獨立手動調節，電控切換靈活。
- 衍生型號：帶遠程控制兩級壓力控制（D-RC），支持遠程調節高壓值。
 5. 功率匹配控制（代碼：SA / SAJS）
- 控制邏輯：內置電磁比例伺服閥，通過輸入電流信號（如4-20mA）比例調節泵的切斷壓力和排量，使泵輸出功率與系統負載功率實時匹配，避免功率冗余浪費。SAJS型為進階版本，控制精度與響應性能更優。
- 核心特點：配合比例換向閥可實現壓力、流量的連續比例控制，節能效果顯著；適配高精度、多工況的自動化液壓系統，如精密注塑機、數控加工中心等。
大金V系列變量型柱塞泵控制方式：

日本大金DAIKIN變量柱塞泵擁有多個系列和型號，以下是其主要型號歸納：
大金V系列柱塞泵
V8系列：V8A1RX-20、V8A1LX-20、V8A1L-20等。
V15系列：V15A1RY-95、V15A1RX-95、V15A2RX-95、V15A3RX-95、V15A1R-95、V15A2R-95、V15A3R-95、V15A1L-95、V15A2L-95、V15A3L-95、V15A1LX-95、V15A2LX-95、V15A3LX-95、V15A3R-95RC、V15A3RX-95RC等，部分型號還有帶“-10X”后綴的變體。
V23系列：V23A1RX-30、V23A2RX-30、V23A3RX-30、V23A4RX-30、V23A4RX-30RC、V23A1R-30、V23A2R-30、V23A3R-30、V23A4R-30、V23A4R-30RC等。
V38系列：V38A1RX-95、V38A2RX-95、V38A3RX-95、V38A4RX-95、V38A1R-95、V38A2R-95、V38A3R-95、V38A4R-95、V38A4RX-95RC、V38A4R-95RC等，部分型號還有帶“-10X”后綴的變體。
V50系列：V50A1RX-20、V50A2RX-20、V50A3RX-20、V50A3RX-20RC、V50SA1ARX-20、V50SA1BRX-20、V50SA1CRX-20、V50SA2ARX-20、V50SA2BRX-20、V50SA2CRX-20、V50SA3ARX-20、V50SA3BRX-20、V50SA3CRX-20、V50SAJS-ARX-20、V50SAJS-BRX-20（注意：V50SAJS-BRX-20在部分列表中重復出現，可能因不同渠道或版本有所差異）等。
V70系列：V70A1RX-60、V70A2RX-60、V70A3RX-60、V70A3RX-60RC、V70C11RHX-60、V70C12RHX-60、V70C13RHX-60、V70C22RHX-60、V70C23RHX-60、V70SA1ARX-60、V70SA1BRX-60、V70SA1CRX-60、V70SA2ARX-60、V70SA2BRX-60、V70SA2CRX-60、V70SA3ARX-60、V70SA3BRX-60、V70SA3CRX-60、V70SAJS-ARX-60、V70SAJS-BRX-60、V70SAJS-CRX-60等。
VZ系列柱塞泵：VZ50、VZ80、VZ100、VZ130等。此外，可能還有其他未列出的型號和系列。為了獲取最準確和最新的信息，建議直接聯系大金DAIKIN的官方渠道或授權代理商。
