YUKEN油研先導式系列電磁操作方向閥DSHG系列規格型號

發布時間：2026-06-06 10:09:21　最后更新：2026-06-06 10:16:18

DSHG 系列是 YUKEN 油研生產的電磁控制先導式換向閥（電液換向閥），由電磁先導閥和先導式從動閥組成，適用于高壓大流量液壓系統。以下是完整規格型號信息：

一、通徑規格系列

系列代號	通徑尺寸	CETOP 標準	最大流量	最高工作壓力	適用系統
DSHG-01	6mm	-	30L/min	25MPa	小型液壓系統
DSHG-03	10mm	D05	160L/min	25MPa	中小型液壓系統
DSHG-04	16mm (1/2")	D08	300L/min	31.5MPa	中小型液壓系統
DSHG-06	25mm (3/4")	D10	500L/min	31.5MPa	中大型液壓系統
DSHG-10	32mm (1 1/4")	D12	1100L/min	31.5MPa	大型液壓系統

二、型號命名規則（以 DSHG-06-3C2-A240-N1-50 為例）

字段	含義	可選參數
DSHG	系列代號（電磁控制先導式換向閥）	-
06	通徑規格	01/03/04/06/10
3C2	閥芯中位機能	3C2 (O 型)、3C4 (Y 型)、3C6 (H 型)、3C9 (M 型)、2B2 (U 型)、2D2 (P 型) 等
A240	電磁鐵規格	A110/A220(AC)、A240/A12(DC)、B110/B220(AC)、B240/B12(DC)
N1	控制方式 / 泄油方式	N1 (內部泄油)、N2 (外部泄油)、T (彈簧復位)、W (電磁保持)
50	安裝方式 / 油口形式	50 (標準安裝)、51 (特殊安裝)、A (NG 標準油口)、C (SAE 法蘭接口)
D/F	附加功能（可選）	D (帶位移傳感器)、F (耐腐蝕涂層)

三、常見型號示例

DSHG-04-3C2-A240-N1-50 - 04 通徑，O 型中位，DC24V 電磁鐵，內部泄油，標準安裝
DSHG-06-3C4-T-A240-N1-51 - 06 通徑，Y 型中位，彈簧復位，DC24V，內部泄油，特殊安裝
DSHG-10-3C6-B220-N2-50 - 10 通徑，H 型中位，AC220V 電磁鐵，外部泄油，標準安裝
DSHG-03-2B2-A12-N1-50 - 03 通徑，U 型中位，DC12V 電磁鐵，內部泄油，標準安裝
DSHG-06-3C9-A240-N1-50-D - 06 通徑，M 型中位，DC24V，帶位移傳感器

四、核心技術特點

高壓大流量：最高壓力達 31.5MPa，最大流量 1100L/min
低壓降設計：提高系統能效，減少能量損失
多種控制組合：可靈活選擇控制方式和泄油方式
響應迅速：主閥芯為滑閥結構，密封性能好
應用廣泛：適用于機床、注塑機、工程機械、冶金設備等

五、選型注意事項

根據系統流量和壓力選擇合適通徑系列
中位機能選擇需匹配系統保壓、卸荷和換向要求
電磁鐵規格需與控制系統電源匹配
泄油方式選擇：內部泄油結構緊湊，外部泄油適用于高壓或需精確控制的場合
安裝方式需與液壓系統管路布局匹配

具體細節請以 YUKEN 官方樣本和技術手冊為準。

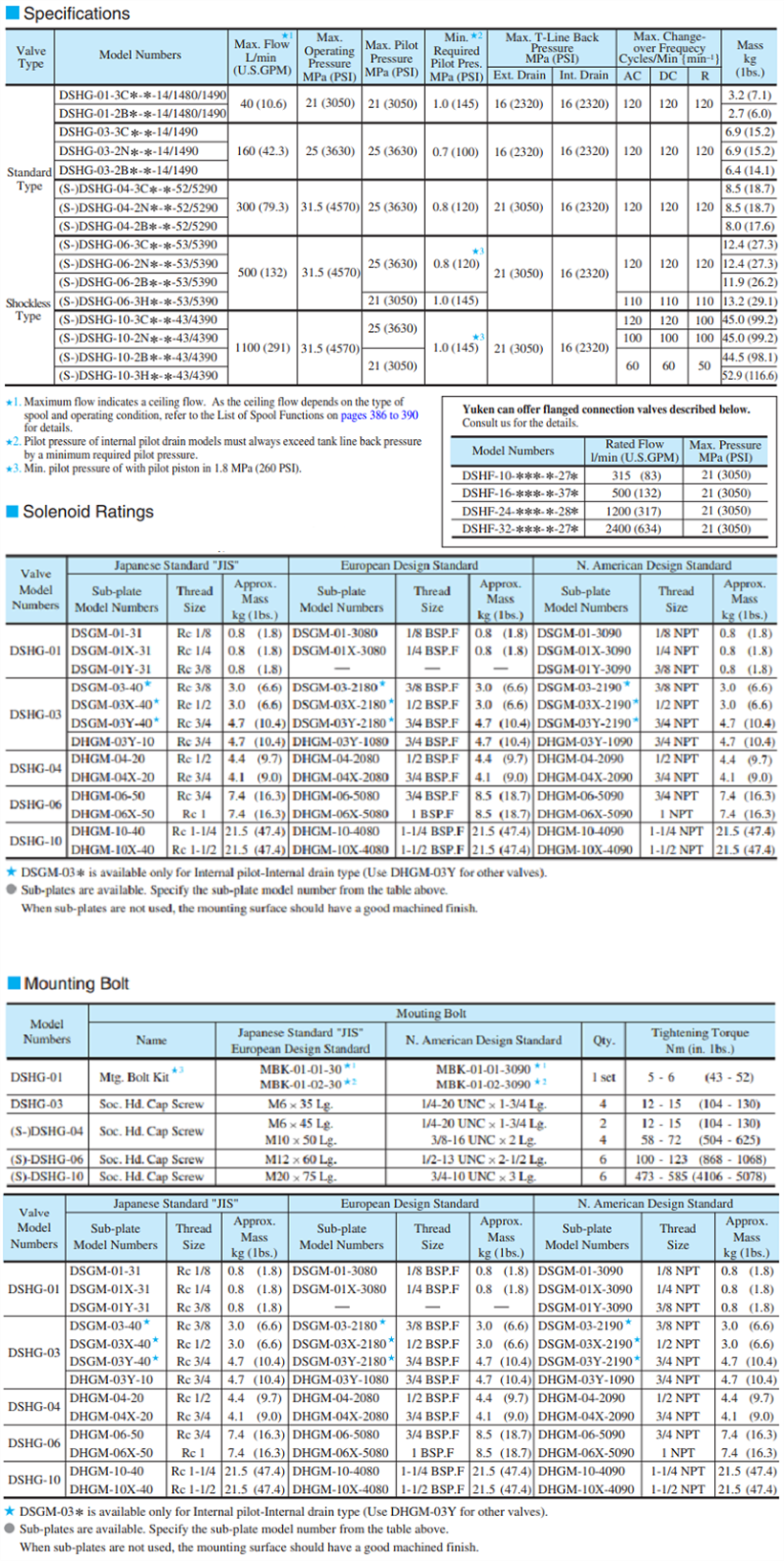

DSHG 系列油研先導式系列電磁操作方向閥

上一條返回目錄下一條

相關新聞

丹尼遜葉片泵型號規格大全，DENISON葉片泵樣本 2026-03-02 14:43:45 丹尼遜 DENISON葉片泵擁有多種型號規格，以下是其主要系列及部分型號的詳細介紹，同時也提供了一個簡化的DENISON葉片泵樣本概覽：一、丹尼遜葉片泵主要系列 T6系列葉片泵 T6...

東京計器葉片泵有哪些系列,有哪些型號適合我的應用場景 2026-04-22 11:25:07 東京計器葉片泵主要包括以下幾個系列：東京計器單聯葉片泵系列： SQP(S)1系列, SQP(S)2系列, SQP(S)3系列, SQP(S)4系列這些單聯葉片泵系列各自具有不同的排量和壓力等級，以滿足不同應用場合的...

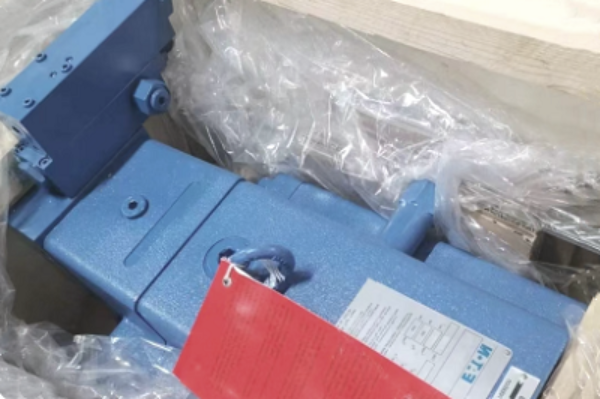

威格士柱塞泵PVH系列中PVH074、PVH098、PVH131這幾個型號的差別 2026-04-11 09:12:16 威格士柱塞泵 PVH系列中的PVH074、PVH098、PVH131這幾個型號在設計和性能上存在一些差別，主要體現在以下幾個方面：一、排量與流量 ...
